Trong sơ đồ đấu nối điện mặt trời hòa lưới bám tải (Zero-Export), Biến dòng CT đóng vai trò là “cảm biến” cốt lõi. Tuy nhiên, ít ai hiểu rõ cấu tạo bên trong và cách thức nó chuyển đổi dòng điện hàng trăm Ampe về mức tín hiệu nhỏ để Inverter xử lý.
Hãy cùng Solar Tràng An phân tích chuyên sâu về cấu tạo và nguyên lý hoạt động của thiết bị này.
1. Biến dòng CT là gì?
Biến dòng CT (Current Transformer) là một loại máy biến áp đo lường. Nhiệm vụ của nó là tạo ra dòng điện xoay chiều ở cuộn thứ cấp có cường độ tỷ lệ thuận với dòng điện xoay chiều chạy trong cuộn sơ cấp (dây nguồn chính).
Trong hệ thống điện mặt trời, CT giúp bộ hòa lưới “biết” được tải tiêu thụ của gia đình bạn đang là bao nhiêu để điều chỉnh công suất phát điện tương ứng.
2. Cấu tạo chi tiết của Biến dòng CT
Một thiết bị CT tiêu chuẩn bao gồm 3 thành phần chính:
Lõi thép (Magnetic Core)
Đây là bộ phận dẫn từ, thường được làm bằng các lá thép kỹ thuật điện (thép silic) ghép lại với nhau. Lõi thép có hình xuyến (hình tròn võng) hoặc hình chữ nhật, giúp tập trung từ thông tạo ra bởi dòng điện sơ cấp.
Cuộn dây sơ cấp (Primary Winding)
Trong thực tế lắp đặt điện mặt trời, cuộn sơ cấp chính là đoạn dây cáp nguồn mà bạn kẹp CT vào. Dòng điện đi qua dây cáp này chính là dòng điện cần đo (ký hiệu là $I_1$).
Cuộn dây thứ cấp (Secondary Winding)
Là cuộn dây được quấn nhiều vòng quanh lõi thép. Đầu ra của cuộn dây này sẽ nối với đồng hồ đo hoặc cổng tín hiệu của Inverter. Dòng điện ở đây (ký hiệu là $I_2$) rất nhỏ, thường theo tiêu chuẩn 5A, 1A hoặc tín hiệu mV (miliVolt).
3. Nguyên lý hoạt động của CT

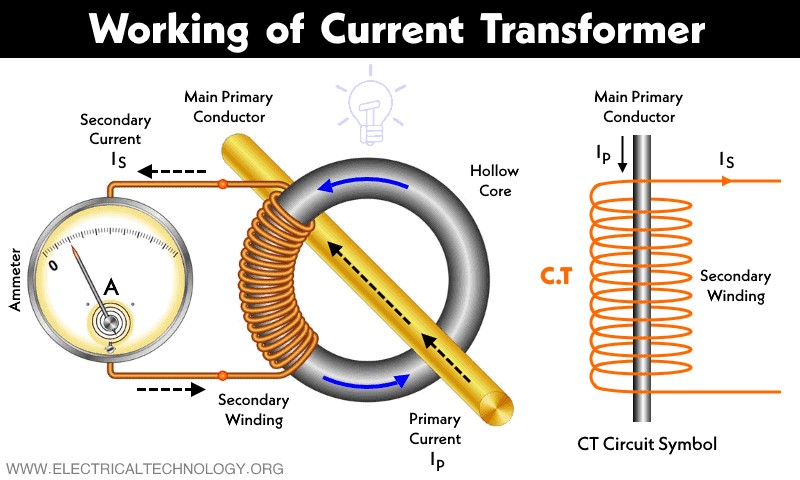

Nguyên lý của CT dựa trên hiện tượng cảm ứng điện từ của Faraday. Quá trình này diễn ra theo các bước sau:
-
Tạo từ trường: Khi có dòng điện xoay chiều $I_1$ chạy qua cuộn dây sơ cấp (dây nguồn), nó sẽ tạo ra một từ thông biến thiên xung quanh lõi thép.
-
Cảm ứng dòng điện: Từ thông này chạy qua lõi thép và xuyên qua các vòng dây của cuộn thứ cấp.
-
Sinh ra dòng thứ cấp: Theo định luật cảm ứng, một suất điện động được sinh ra trong cuộn thứ cấp, tạo ra dòng điện $I_2$.
Công thức tỷ số biến dòng:
Tỷ số giữa dòng sơ cấp và thứ cấp tỷ lệ nghịch với số vòng dây:
Trong đó:
-
$I_1, I_2$: Dòng điện sơ cấp và thứ cấp.
-
$N_1, N_2$: Số vòng dây sơ cấp và thứ cấp (thông thường $N_1 = 1$ vì chỉ có 1 sợi dây đi qua tâm CT).
Lưu ý quan trọng: Cuộn thứ cấp của CT tuyệt đối không được để hở mạch khi có dòng điện chạy qua cuộn sơ cấp. Nếu hở mạch, điện áp trên hai đầu cuộn thứ cấp sẽ tăng vọt lên rất cao, có thể gây cháy nổ hoặc nguy hiểm cho người vận hành.

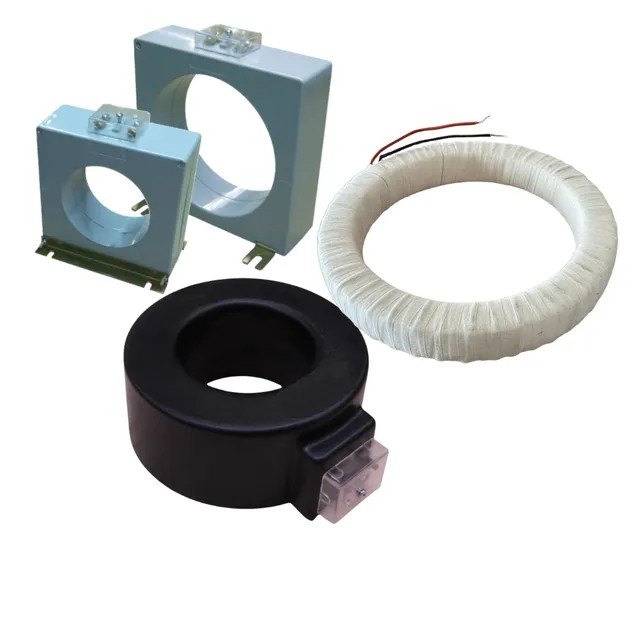

4. Phân loại CT phổ biến trong điện mặt trời
Tại Tổng kho Solar Tràng An, chúng tôi thường cung cấp các loại CT phù hợp cho từng nhu cầu:
-
CT dạng hở (Split Core): Có thể mở đôi lõi thép để kẹp vào dây điện mà không cần ngắt nguồn hay tháo dây. Đây là loại được ưa chuộng nhất vì tính tiện lợi khi lắp bám tải cho hộ gia đình.
-

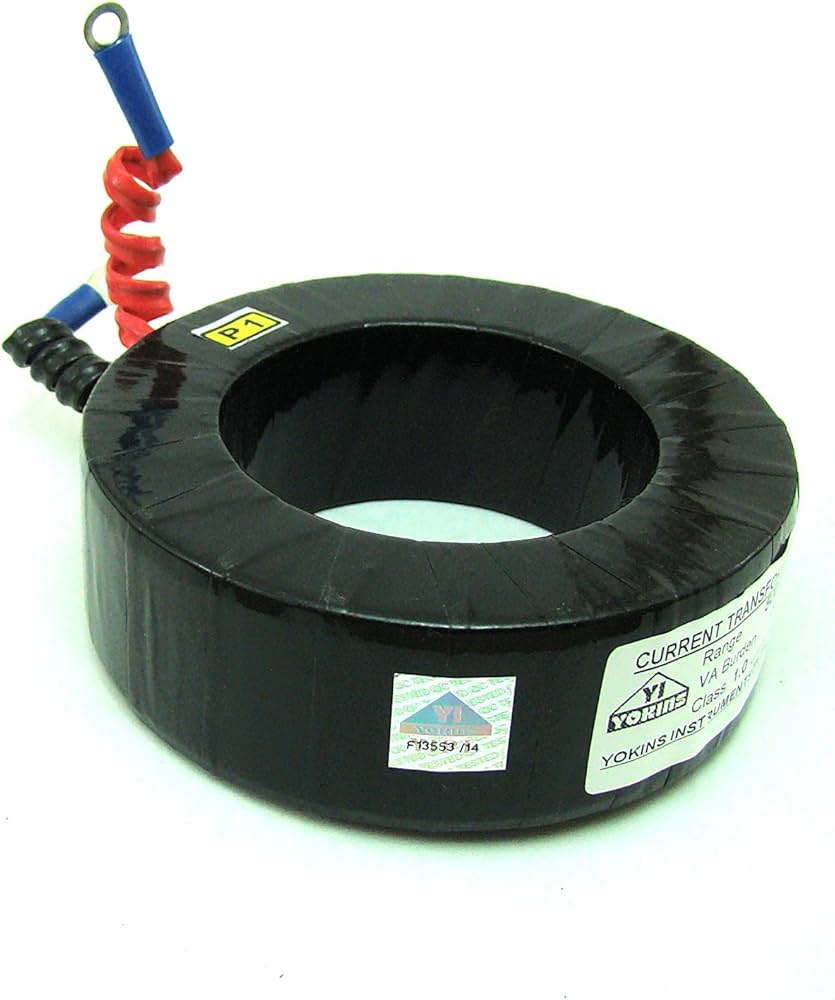

CT dạng đúc (Solid Core): Cố định, phải luồn dây qua tâm. Thường dùng trong các tủ điện lắp mới hoặc các dự án điện mặt trời công nghiệp quy mô lớn.
5. Tại sao phải hiểu rõ nguyên lý CT khi lắp điện mặt trời?
Hiểu rõ nguyên lý giúp bạn tránh được những lỗi “kinh điển” sau:
-
Lắp ngược chiều: CT có ký hiệu chiều dòng điện (P1 sang P2). Nếu lắp ngược, Inverter sẽ hiểu sai rằng hệ thống đang phát điện ra lưới thay vì tiêu thụ, dẫn đến lỗi Zero-Export.
-
Chọn sai tỷ số biến (Ratio): Nếu chọn CT có thông số không khớp với cài đặt trong Smart Meter/Inverter, dữ liệu đo đạc sẽ bị sai lệch hoàn toàn.
Kết luận
Biến dòng CT tuy có cấu tạo đơn giản nhưng lại là thiết bị “não bộ” giúp hệ thống điện mặt trời vận hành thông minh và an toàn. Việc hiểu rõ cấu tạo và nguyên lý sẽ giúp bạn giám sát hệ thống hiệu quả hơn.
Nếu bạn đang gặp khó khăn trong việc lựa chọn CT hoặc cài đặt hệ thống hòa lưới bám tải, hãy liên hệ ngay với Solar Tràng An. Chúng tôi cung cấp giải pháp trọn gói, từ thiết bị đến kỹ thuật lắp đặt chuẩn xác nhất.
