Bạn đang muốn lắp điện mặt trời gia đình có pin lưu trữ để chủ động nguồn điện, giảm hóa đơn tiền điện và có điện dự phòng khi mất điện? Hệ thống hybrid dưới 20kWp là lựa chọn tối ưu cho hộ gia đình tại Ninh Bình.
Tuy nhiên, cách đấu nối điện mặt trời có lưu trữ đòi hỏi kỹ thuật chính xác để đảm bảo an toàn, hiệu suất cao và đúng quy định pháp luật. Dưới đây là hướng dẫn chi tiết, dễ hiểu từ Solar Tràng An – tổng kho điện mặt trời giá rẻ tại Ninh Bình.

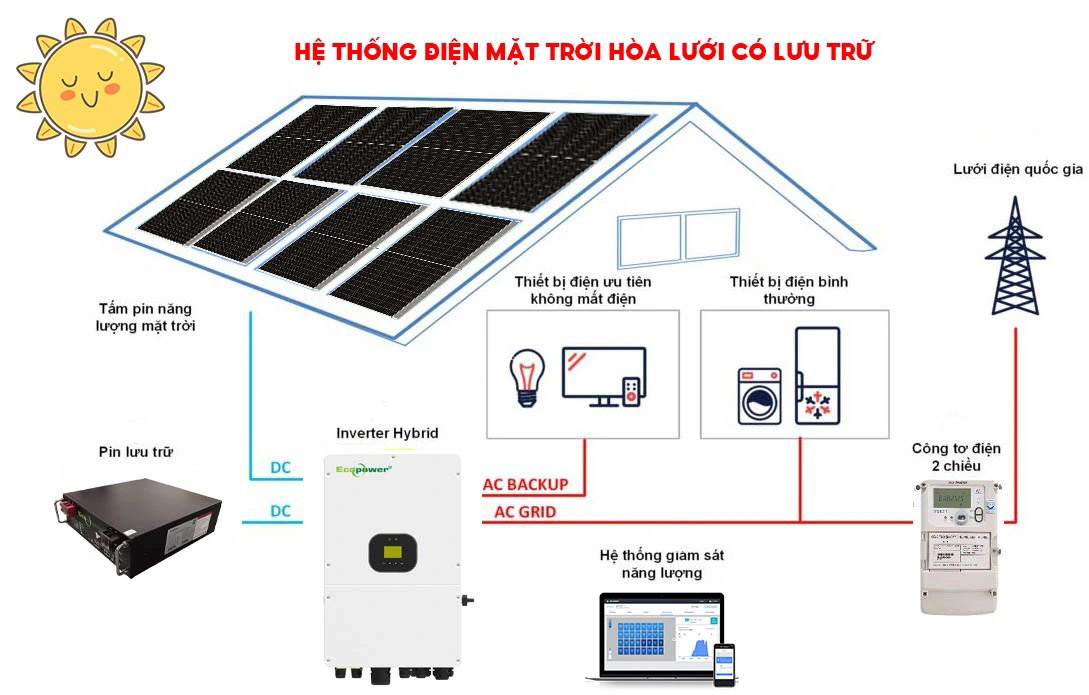

1. Cấu tạo cơ bản của hệ thống điện mặt trời hybrid có lưu trữ dưới 20kWp
Hệ thống hybrid bao gồm các thành phần chính:
- Tấm pin mặt trời (PV panels)
- Inverter hybrid (biến tần lai lưới)
- Pin lưu trữ (battery storage)
- Tủ điện, aptomat, thiết bị bảo vệ
- Đồng hồ điện 2 chiều (nếu hòa lưới và bán điện dư)

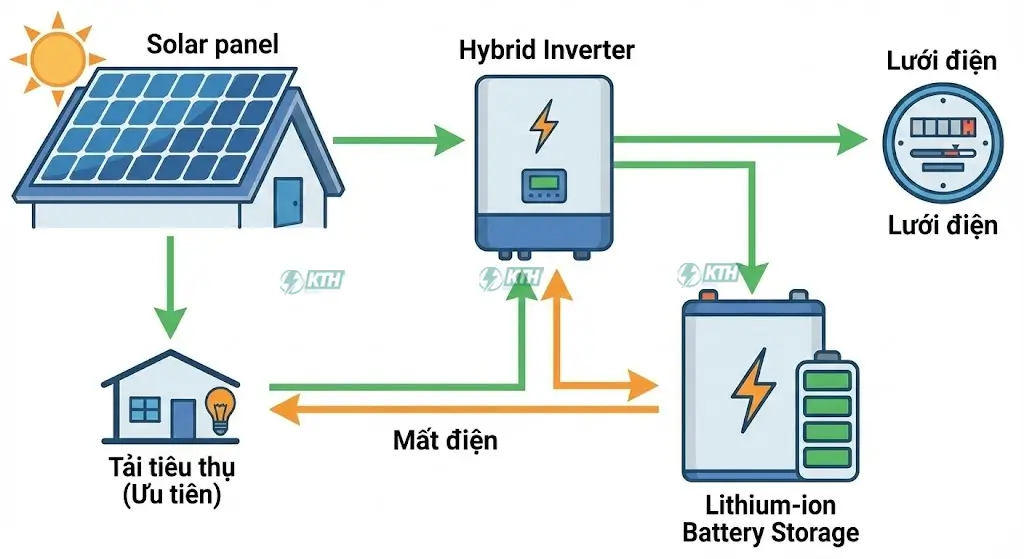

Hệ thống cho phép:
- Sử dụng điện mặt trời ưu tiên cho tải gia đình
- Lưu trữ điện dư vào pin
- Lấy điện từ pin khi trời tối hoặc mất điện lưới
- Hòa lưới điện quốc gia khi cần
3. Hướng dẫn cách đấu nối điện mặt trời gia đình có lưu trữ từng bước
Bước 1: Chuẩn bị thiết bị và sơ đồ thiết kế
- Chọn tấm pin chất lượng cao (Jinko, Longi, JA Solar)
- Inverter hybrid phù hợp: Luxpower, Deye, Growatt… (công suất 5-15kW)
- Pin lưu trữ Lithium (XinPz, SVE, EENOVANCE…) dung lượng phù hợp (5-20kWh)

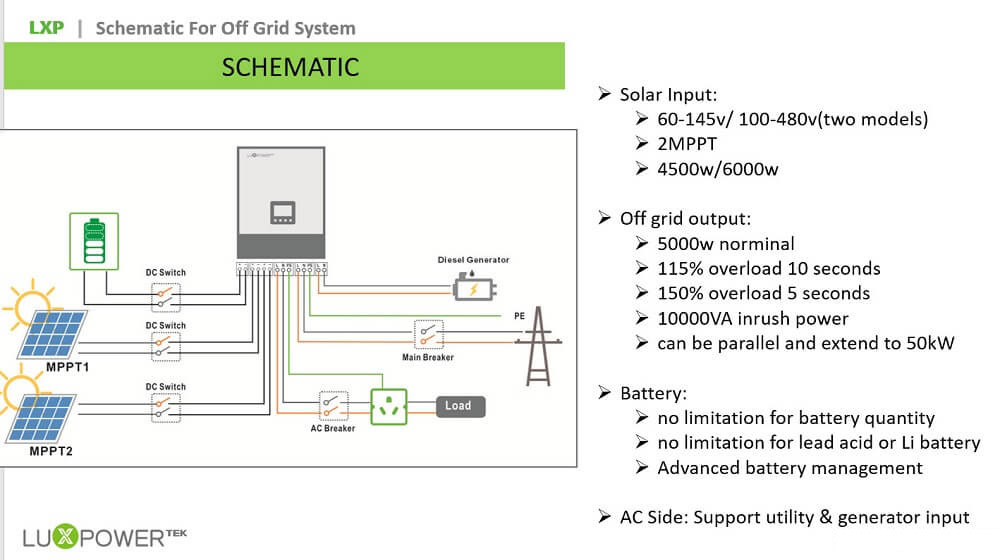

- Thiết kế sơ đồ đấu nối chi tiết trước khi thi công.
Bước 2: Đấu nối phần DC (Dòng một chiều)
- Kết nối tấm pin mặt trời theo chuỗi (string) → dùng đầu nối MC4.
- Dây DC phải là loại chuyên dụng chịu điện áp 1000V-1500V, tiết diện phù hợp.
- Nối vào cổng PV input của inverter hybrid.
- Lắp aptomat DC, cầu dao DC và thiết bị chống sét DC.
Bước 3: Đấu nối pin lưu trữ
- Nối pin Lithium vào cổng Battery của inverter (thường dùng cáp đặc biệt).
- Cài đặt thông số pin trên inverter theo đúng thông số nhà sản xuất.
- Lắp cầu dao bảo vệ và hệ thống quản lý BMS.

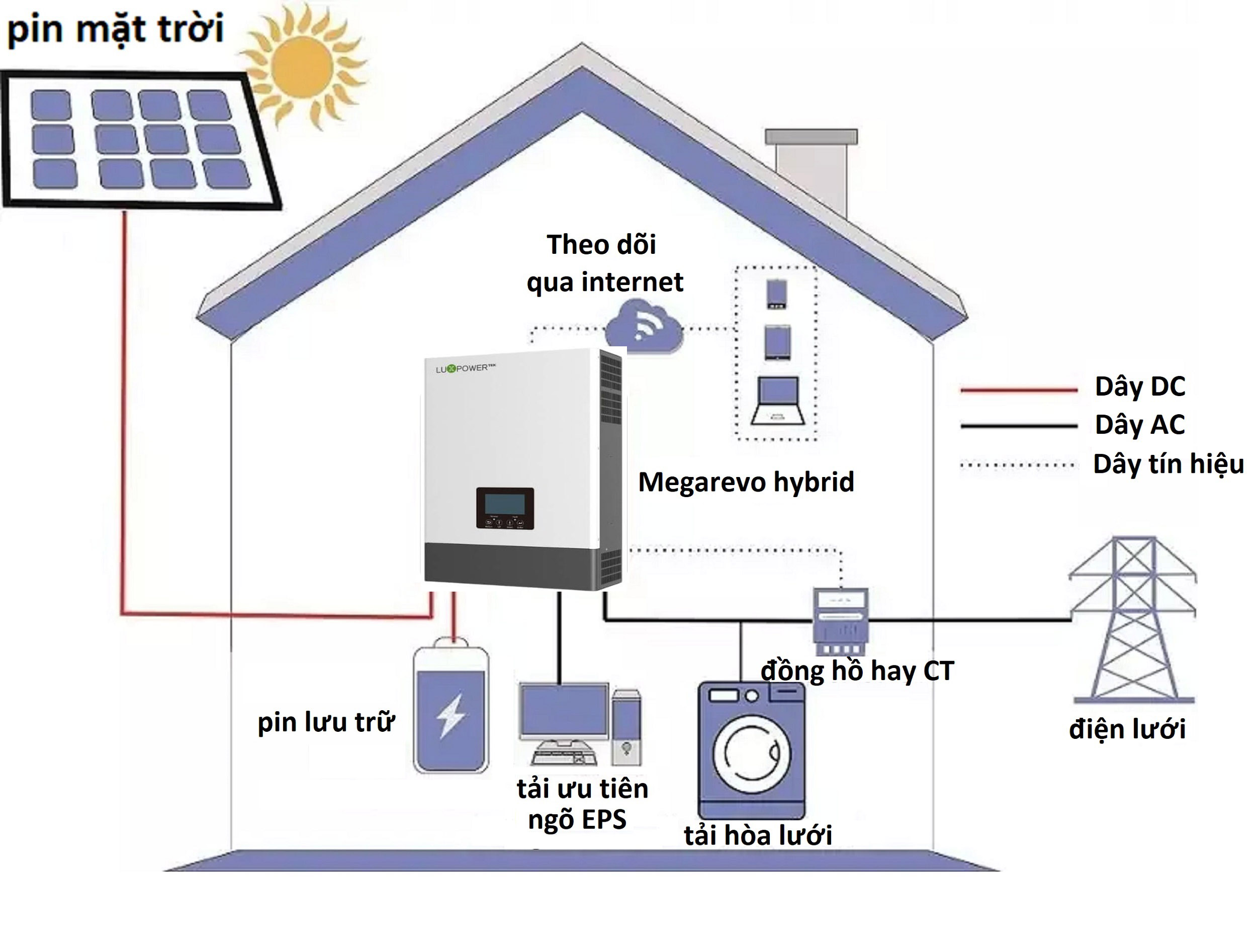

Bước 4: Đấu nối phần AC (Dòng xoay chiều)
- Từ inverter ra AC output → nối vào tải ưu tiên (backup load) qua aptomat riêng.
- Nối AC grid (hòa lưới) vào tủ điện tổng của nhà.
- Lắp aptomat AC, thiết bị chống sét AC và tiếp địa tốt.
Bước 5: Kiểm tra và nghiệm thu
- Kiểm tra cách điện, cực tính, điện áp trước khi đóng nguồn.
- Cấu hình inverter qua app (Luxpower View, Solarman…).
- Liên hệ Điện lực địa phương nghiệm thu và đóng điện chính thức.
4. Những lưu ý quan trọng khi đấu nối hệ thống dưới 20kWp
- Phải sử dụng inverter hybrid chính hãng, có chứng nhận an toàn.
- Phân biệt rõ tải ưu tiên (không mất điện) và tải hòa lưới để tránh quá tải pin.
- Tiếp địa và chống sét là bắt buộc để bảo vệ inverter và pin.
- Dây điện phải đúng tiết diện, tránh dùng dây thường gây nóng và cháy.
- Thủ tục thông báo lắp đặt điện mặt trời mái nhà theo quy định mới 2025-2026 (gửi thông báo đến Điện lực và Sở Công Thương).
- Chỉ nên để đơn vị chuyên nghiệp thi công để tránh rủi ro.
5. Ví dụ thực tế tại Ninh Bình

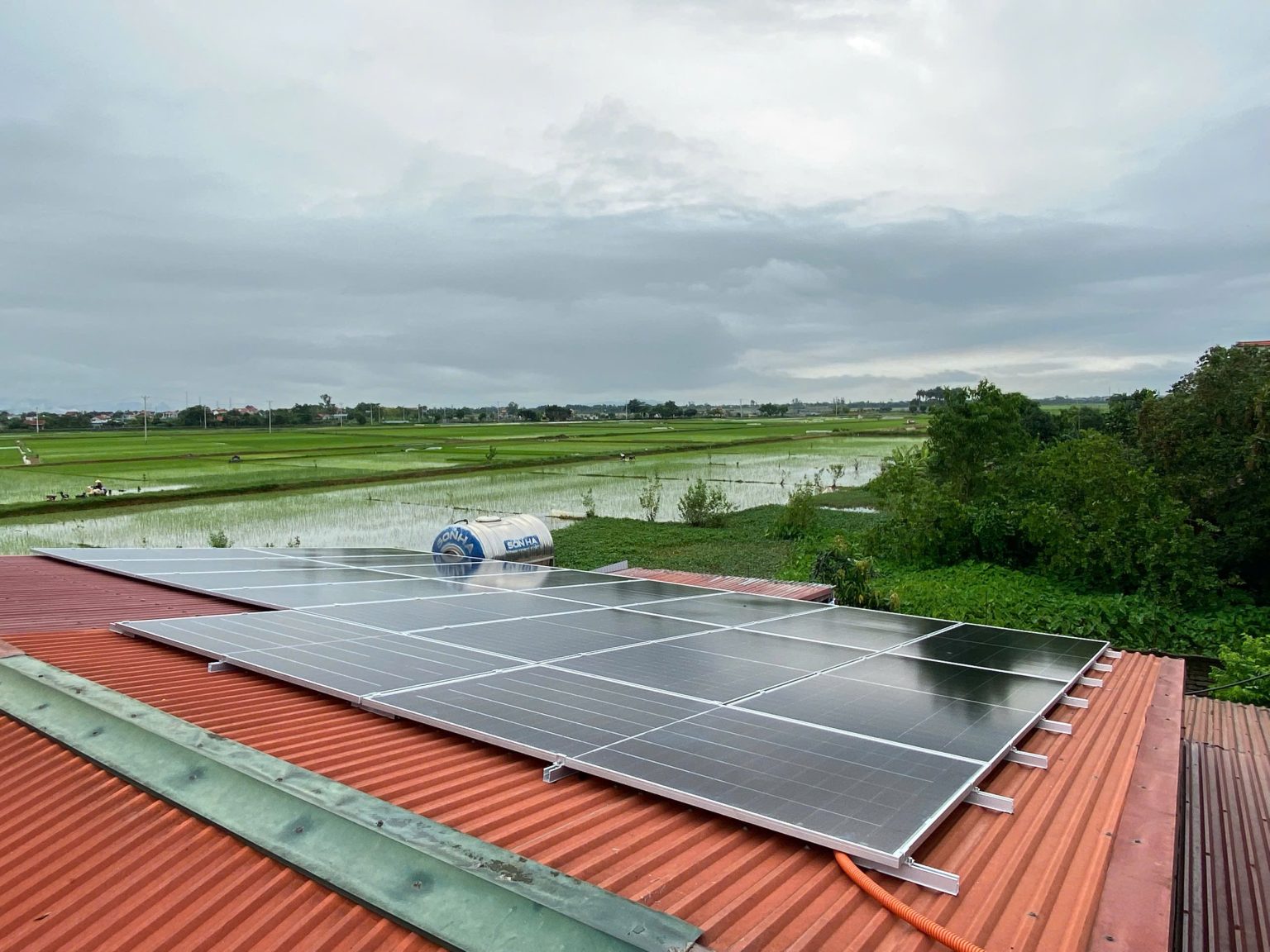

Solar Tràng An đã thi công thành công hệ thống 12kWp hybrid tại Gia Trấn – Ninh Bình với:
- 20 tấm Jinko 585Wp
- Inverter Luxpower 10kW
- Pin lưu trữ XinPz 15.6kWh
Hệ thống vận hành ổn định, tiết kiệm đến 45 triệu đồng/năm và có điện dự phòng tốt.
